Profilbleche Elcom System



Thermodächer - Thermowände

Unter dem Begriff Thermodächer bzw. Termowände versteht man an einem Stück gefertigte Isolierpaneele.
Von ELCOM SYSTEM S.p.A. erforscht und realisiert, um im Leichtbau - Vorfabrikationsverfahren das Beste anzubieten. Sie werden für verschiedene Einsätze verwendet und zwar:
Dach, Wand, Trennwände und Decken. ELCOM SYSTEM stellt und Spezialelemente für individuelle Ausführungen her, die das System vervollständigen.

Technische Eigenschaften

Die Aussenschalen werden auf Rollprofilierstrassen hergestellt und sind aus verzinktem Stahl, entsprechend der Norm UNI 10147. Mechanische Eigenschaften nach D.M. vom 14.02.92 und Toleranz gemäss EN 10143. Je nach Einsatzzweck können verschiedene Materialien für die Aussenschalen gewählt werden: Aluminium nach pr EN 508-2 Norm, Kupfer nach UNI 3310 Norm oder rostfreier Stahl nach EU 88-86, UNI 8317, UNI 6900 Norm. Auf Wunsch können Stahl und Aluminium nach der Norm pr EN 10169-2 beschichtet werden. Standard Beschichtung: Polyester.



Isolierkern:

Selbstlöschender Polyurethan-Hartschaum FCKW-frei gemäss UNI 9029 Norm. Auf Verlangen können Kunstharze mit hoher Feuerbeständigkeit (Klasse 02 D.M. 26.06.84) geliefert werden.

  • Schaumdichte: 40 - 42 kg/m3
  • Druckwiderstandsfähigkeit: 100 - 140 KPa

  •  Wärmeleitfähigkeitsvermögen: l = 0,020 W/mK

  • Wasserdichtheit: unhygroskopisches Material mit 98% geschlossensporige Zellen

  • Standard Stärke: mm 25-30-35-40-50-60-80-100-120-150



Toleranzen:

  • Kuststoffbeschichtung: nach UNI Norm

  • Stärke: ± 2 mm

  • Länge: ± 5 mm

  • Winkelabweichung: ± 2 mm

Besondere Eigenschaften:

Die Paneele sind mit einem kontinuierlich eingerasteten Spezialprofil aus PVC versehen, um demselben eine höhere Stabilität zu verleihen und um zu verhindern, dass sich die Isolation während der Verarbeitung und Montage vom Tragblech löst.





Anwendungsbeispiele

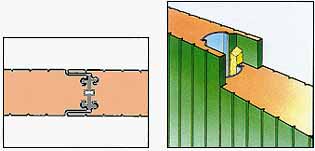

Stoss Thermowand

Stoss Thermowand

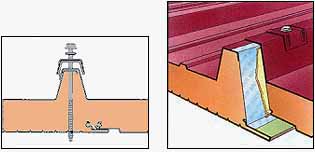

Befestigungsschema Thermodach

Befestigungsschema Thermodach

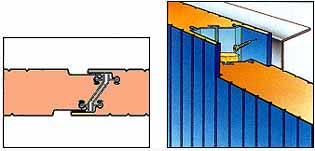

Stoss Thermowand, verdeckte Befestigung

Stoss Thermowand, verdeckte Befestigung


  mehr...




Letzte Änderung: 04. Mai 2000.
